Zašto se vaša T5 LED cijev pregrijava tokom testiranja (i kako to popraviti)

Zašto se vaša T5 LED cijev pregrijava tokom testiranja (i kako to popraviti)

Kupili ste nove T5 LED cijevi tipa B, jednostruke-, dizajnirane za direktnu AC mrežnu vezu. Specifikacije kažu "AC85-265V", tako da zgrabite neke aligatorske kopče, spojite ih na izvor napajanja od 120 V i... za nekoliko minuta, cijev postaje alarmantno vruća. sta se desava? Je li cijev neispravna?

Nemojte još odbaciti nova svjetla. U preko 99% takvih slučajeva problem nije sama LED cijev, već kritična greška u metodi testiranja. Ovaj vodič će dijagnosticirati pravog krivca i pružiti profesionalno rješenje.

Osnovni uzrok: nije cijev, to je test

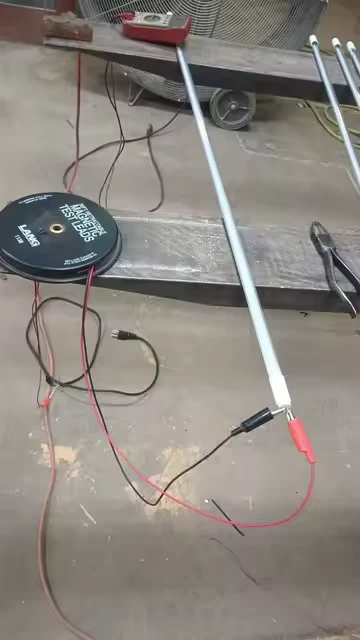

Opisani scenario-pregrijavanje tokom testiranja aligatorskih klipova-je klasičan slučaj"Efekat uskog grla."Problem ne leži u integrisanom drajveru cevi, već u tački gde uvodite napajanje:same aligatorske kopče.

Kada koristite aligatorske kopče direktno na iglicama cijevi, stvarate savršenu oluju za generiranje prekomjerne topline zbog dva ključna faktora:

1. Masivni kontaktni otpor

Prava{0}}Analogija svijeta:Zamislite da pokušavate da popijete gusti milkshake kroz vrlo tanku, stisnutu slamčicu. Morate mnogo jače sisati, a vaš trud se pretvara u toplinu u vašim obrazima. Slično, električna energija se suočava s otporom kada je prisiljena kroz lošu vezu.

Nauka:U pravilnoj instalaciji, cijev se nalazi u utičnici sa širokim, oprugama{0}}opterećenim kontaktima, stvarajući veliku vezu niskog{1}}otpora. Aligatorske kopče, međutim, čine atačkasti kontakt ili sićušni linijski kontaktsa okruglim iglama. Ova mala površina stvara veliki električni otpor.

Izračun topline:Prema Jouleovom zakonu (P=I²R), snaga (a time i toplina) proizvedena u tački proporcionalna je kvadratu struje i otpora.

Za cijev od 20W na 120V, struja (I) je oko 0,17A.

Lako se može uvesti loša veza aligator kopče5-10 oma otpora (R).

Snaga rasipana kao toplota=(0.17A)² * 5 Ω =~0,14 vati.
Ova toplota se ne širi; koncentrisan je na sićušnu površinu kopče i igle, uzrokujući da se to određeno mjesto brzo zagrije-često do temperature dovoljno vruće da izgori kožu. Ova toplota zatim vodi niz iglu u kućište cijevi, stvarajući lažni utisak da se cijela cijev "pregrijava".

2. Nestabilan protok struje

Loši spojevi mogu uzrokovati mikro-lukove i varnice, što su minijaturne munje koje stvaraju intenzivnu, lokaliziranu toplinu, što dodatno doprinosi problemu.

Profesionalno rješenje: Kako ispravno testirati

Da biste precizno procijenili zdravlje vaših T5 LED cijevi, morate eliminirati varijablu lošeg kontakta. Evo vodiča-po{3}}korak.

Metoda 1: Zlatni standard (pomoću držača lampe)

Ovo je jedina metoda koja istinski replicira stvarne-svjetske uslove.

Šta će vam trebati:

Stari ili rezervni T5 držač lampe (grlo).

Dvije žice sa aligator kopčama na jednom kraju.

Vaš izvor AC napajanja.

Procedura:

Povežite držač:Povežite svoje dvije aligatorske kopče na terminale držača lampe T5.

Instalirajte cijev:Čvrsto pričvrstite T5 LED cijev u držač. Ovo osigurava širok, metalni kontakt, baš kao kod finalne instalacije.

Primijeni snagu:Ostale krajeve žica pričvrstite na vaš 120V AC izvor.

Posmatrajte:Pustite cijev da radi 15-20 minuta. U ovoj postavci, cijev bi samo trebala postatitoplo na dodir (obično 40-50 stepeni / 104-122 stepena F), ne vrelo. Ako se i dalje pregrije, možda imate neispravnu cijev.

Metoda 2: Poboljšani test aligatorskih klipova (ako držač nije dostupan)

Ako morate koristiti kopče, poduzmite ove ključne mjere opreza da poboljšate vezu.

Procedura:

Očistite igle:Koristite izopropil alkohol i pamučni štapić da temeljno očistite metalne igle na oba kraja cijevi. Uklonite nevidljivo ulje, ostatke ili oksidaciju.

Osigurajte "zalogaj":Koristite -kvalitetne kopče aligatora sa oštrim, čistim zubima. Pričvrstite ih na igle sa značajnom silom kako biste maksimalno povećali kontaktnu površinu.

Dodirnite pravo mjesto:Nakon uključivanja na minut (oprez!), pažljivo dodirnitesam aligator klipiosnova metalne igle. Ako su oni vrući, ali je tijelo cijevi hladnije, potvrdili ste problem-otpornosti kontakta.

Zašto je drajver cijevi vjerovatno u redu

Vaša "AC85-265V" cijev ima interno prekidačko napajanje (drajver) dizajnirano za rad sa širokim rasponom ulaza. Na 120V je u granicama svog radnog vremena.

Normalan gubitak efikasnosti:Čak i-kvalitetni drajver je obično 85-90% efikasan. Za cijev od 20W, to znači da 2-3W topline generira drajver i raspršuje se duž cijele dužine cijevi-to jenormalno i sigurno.

Ključna razlika:Toplota iz loše veze aligator kopče (0,5W - 1W+) koncentriše se na minijaturno područje, stvarajući opasnu "vruću tačku". Normalna toplina vozača se širi, što rezultira nježnim, toplim osjećajem.

Sažetak i konačna preporuka

U zaključku, nemojte suditi o vašim T5 LED cijevima testom s aligatorskim kopčama.Pregrijavanje koje opažate je gotovo sigurno artefakt visokog kontaktnog otpora svojstvenog toj metodi. Korištenjem standardnog držača lampe za testiranje, stvarate pošteno i precizno okruženje za provjeru performansi cijevi i uživate u prednostima-uštede energije vaše nove LED rasvjete.
