ZaštoPixel LED svjetlaImate problema sa prijenosom signala? (I kako ih popraviti)

Pixel LED svjetla (kao što su WS2812B, SK6812 ili APA102) se široko koriste u dekorativnom osvjetljenju, scenskim postavkama i arhitektonskim displejima zbog svoje sposobnosti da pojedinačno kontrolišu svaki LED. Međutim, problemi sa prijenosom signala su među najčešćim problemima s kojima se korisnici susreću. Ovi problemi mogu uzrokovati treperenje, nedosljednost boja ili potpuni gubitak signala.

Ovaj članak istražujeosnovni uzroci kvarova u prijenosu signalau pikselnim LED sistemima i pružapraktična rješenjakako bi se osigurale stabilne performanse.

1. Degradacija signala na velikim udaljenostima

problem:

Pixel LED diode se oslanjaju nadigitalni prenos signala, gdje podaci prelaze s jedne LED diode na drugu. Na velikim udaljenostima signal slabi zbog:

Pad napona(posebno u sistemima od 5V)

Slabljenje signala(otpor podatkovne linije/kapacitivnost)

Elektromagnetne smetnje (EMI)od obližnjih kablova za napajanje

Simptomi:

✔ Prvih nekoliko LED dioda radi, ali kasnije one trepere ili prestaju da reaguju
✔ Nasumične promjene boje ili neredovno ponašanje

rješenja:

✅ Koristite pojačivače/ponavljače signala(npr. 74HCT245 ili MAX485 čipovi) svaki3-5 metaraza 5V sisteme
✅ Prebacite se na 12V/24V Pixel LED diode(manji pad napona preko udaljenosti)
✅ Odvojeni vodovi za prenos podataka i električne energije(izbjegavajte paralelno usmjeravanje sa jako-strujnim žicama)

2. Problemi sa napajanjem i uzemljenjem

problem:

Loša distribucija struje dovodi donestabilnost napona, što utiče na integritet signala. Uobičajeni uzroci:

Nedovoljna širina žice(tanki kablovi uzrokuju pad napona)

Zajedničke petlje uzemljenja(uzrokujući šum u signalu podataka)

Nedovoljno napajanje(LED-i crpe više struje nego što se očekivalo)

Simptomi:

✔ LED diode se gase prema kraju trake
✔ Nasumično resetovanje ili treperenje kada se promeni osvetljenost

rješenja:

✅ Koristite deblje žice za napajanje(18AWG ili niže za duge vožnje)
✅ Ubacite snagu u više tačaka(svakih 50-100 LED dioda za 5V trake)
✅ Konfiguracija uzemljenja zvijezda(spriječiti petlje uzemljenja)

3. Interferencija i šum signala podataka

problem:

Električni šum motora, dimera ili prekidača napajanja može oštetiti signal podataka.

Simptomi:

✔ LED diode prikazuju pogrešne boje ili nasumične uzorke
✔ Cijela traka ne radi kada se drugi uređaji uključe

rješenja:

✅ Koristite zaštićene kablove za prenos podataka(ili žice{0}}upredene parice)
✅ Dodajte premosni kondenzator(100-1000μF u blizini kontrolera)
✅ Odlučite se za diferencijalnu signalizaciju (DMX/RS485)za{0}}postavke na daljinu

4. Loše lemljenje i problemi sa konektorima

problem:

Labavi spojevi, hladni lemni spojevi ili korodirani konektori ometaju protok signala.

Simptomi:

✔ Povremeni LED kvarovi
✔ Signal se prekida prilikom pomicanja trake

rješenja:

✅ Provjerite sve spojeve za lemljenje(reflow ako je potrebno)

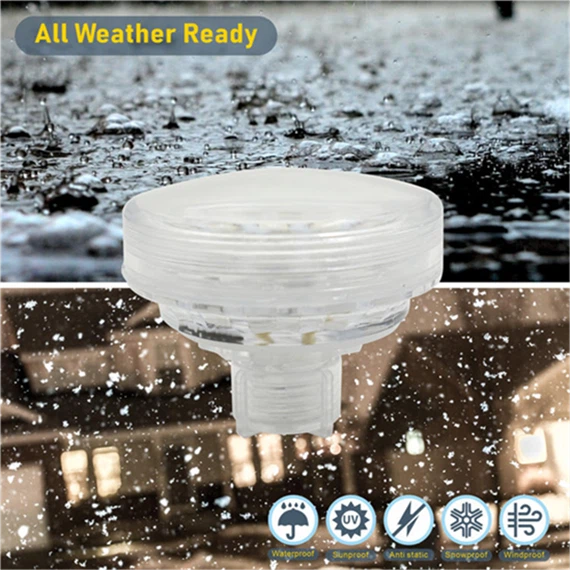

✅ Koristite vodootporne konektore(za vanjske instalacije)
✅ Prvo testirajte kratkim kablom(izolovati problem)

5. Problemi sa softverom i vremenom

problem:

Neispravne postavke firmvera ili neusklađenost vremena mogu uzrokovati greške signala.

Simptomi:

✔ Prvi LED radi, ali ostali ne reaguju
✔ Boje izgledaju pomaknute ili obrnute

rješenja:

✅ Podesite tajming podataka(provjerite tablicu za ispravnu širinu impulsa)
✅ Ažurirajte firmver kontrolera(WLED, FastLED ili prilagođeni kod)
✅ Koristite logički analizatorza provjeru integriteta signala
