Pad napona u LED rasvjeti: šta je to i kako njime upravljati
Prilikom planiranja i instaliranja LED rasvjete-posebno za trakaste svjetiljke, linearne staze ili arhitektonske aplikacije-pad napona je kritičan, ali često zanemaren električni problem. Ako to ne uzmete u obzir, to može dovesti do prigušenog ili neujednačenog osvjetljenja, nedosljednosti boja, pa čak i prijevremenog kvara sistema. Dakle, šta je zapravo pad napona i zašto je toliko važan u LED rasvjetnim sistemima?
Šta je pad napona?
Pad napona je smanjenje električnog napona do kojeg dolazi dok struja putuje kroz žicu. Svi provodnici imaju svojstveni otpor, i što je žica duža ili što je struja veća, to je veći otpor. Ovo dovodi do mjerljivog gubitka napona između izvora napajanja i opterećenja-u ovom slučaju, LED svjetla.
U LED instalacijama, pad napona postaje vidljiv kada svjetla koja se nalaze najudaljenije od izvora napajanja izgledaju slabije ili pokazuju pomake u temperaturi boje u odnosu na ona koja su mu bliža.
Šta uzrokuje pad napona u LED sistemima?
Nekoliko faktora doprinosi padu napona:
Dužina žice: Duže žice uvode veći otpor, što rezultira većim gubitkom napona.
Wire Gauge: Tanje žice (veći kalibracijski brojevi) imaju veći otpor. Korištenje žica manjih dimenzija za trenutno opterećenje povećava pad napona.
Total Load: Veći broj LED dioda ili veća potrošnja energije povećava protok struje, što zauzvrat povećava otpor i pad napona.
Udaljenost napajanja: Kada su drajver ili transformator locirani predaleko od rasvjetne instalacije, može doći do značajnog gubitka napona prije nego što struja uopće stigne do LED dioda.
Napon sistema: 12V DC sistemi doživljavaju veći pad napona na istoj udaljenosti u poređenju sa 24V DC sistemima, jer niži napon zahtijeva veću struju da isporuči istu snagu.
Kako izmjeriti pad napona
Da biste odredili pad napona u vašem LED sistemu:
Koristite multimetar:
Uključite LED sistem.
Izmjerite napon na izlazu napajanja (npr. 24V).
Ponovo izmjerite napon na najdaljoj tački LED trake.
Razlika između ovih očitavanja je pad napona.
Primjer:
Izlaz napajanja=24.0V
Napon na kraju trake=22.4V
Pad napona=1.6V
Efekti pada napona
Prigušena ili neujednačena svjetlina, posebno prema kraju trake
Vidljive promjene boje (npr. bijelo svjetlo koje postaje žućkasto ili plavkasto)
Smanjen vijek trajanja LED dioda i drajvera
Neispunjavanje standarda dizajna ili sigurnosti
Kako spriječiti ili minimizirati pad napona
Koristite sisteme visokog napona: Odlučite se za 24V DC umjesto 12V DC kako biste smanjili struju i smanjili pad na minimum.
Skratite žice: Postavite napajanje što je moguće bliže LED instalaciji.
Koristite deblje žice: Nadogradite na žicu nižeg{0}}promjera (npr. 14 AWG umjesto 18 AWG).
Snaga iz više tačaka: Umjesto jedne dugotrajne vožnje, napajajte snagu sa oba kraja ili na srednjim tačkama.

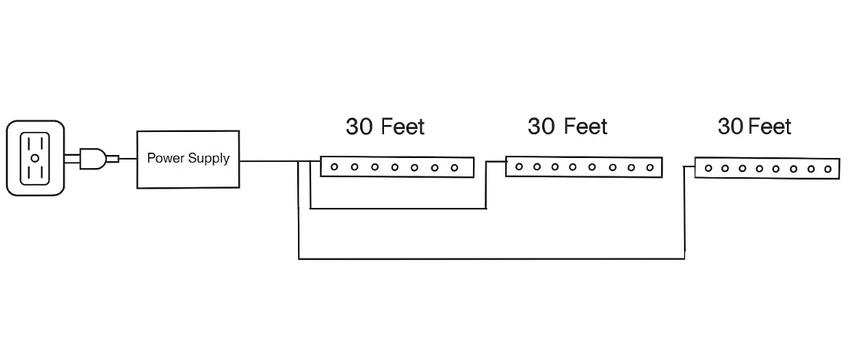

Podijelite teret: Koristite paralelno ožičenje za više sekcija umjesto da ih -uzastopno povezujete u niz.
Instalirajte regulator napona: Pomaže u održavanju konstantnog napona tamo gdje druga rješenja nisu izvodljiva.
