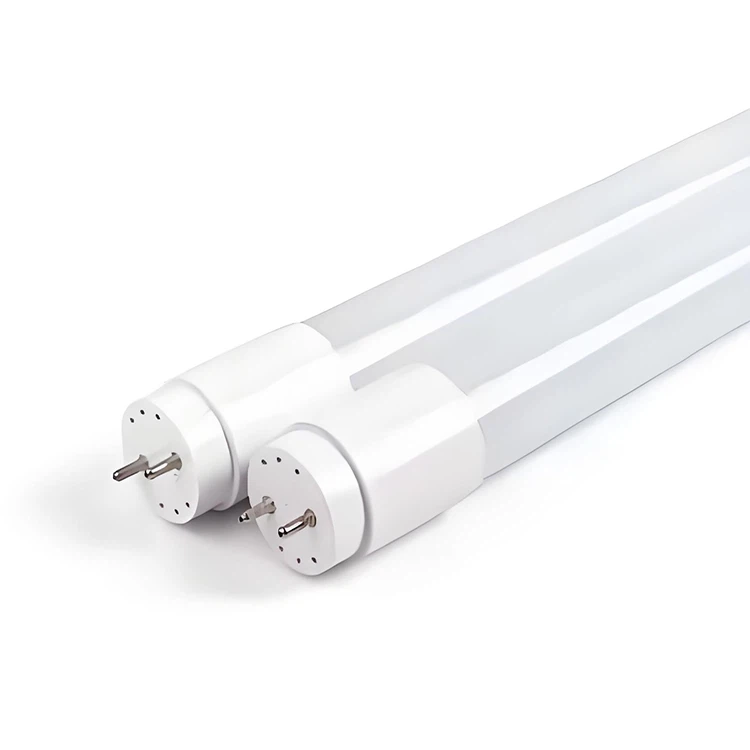

Zbog svog produženog životnog veka i ekonomičnosti energije,LED cijev svjetladanas se široko koriste u stambenim, komercijalnim i industrijskim aplikacijama. Međutim, strukturalna čvrstoća i otpornost na vibracije njihovog kućišta određuju koliko dobro rade u izazovnim uslovima. LED cijevi moraju izdržati mehaničko opterećenje bez žrtvovanja funkcionalnosti ili sigurnosti na lokacijama kao što su transportna čvorišta izložena čestim potresima ili industrije s velikim strojevima. Tehnički koncepti, napredak materijala i tehnike dizajna koje garantuju da kućišta LED cijevi izdrže mehanička opterećenja i vibracije su ispitani u ovom članku.
Vrijednost strukturalnog integriteta LED kućišta
Šta čini strukturalni integritet?
Kapacitet kućišta da zadrži svoj oblik, zaštiti unutrašnje komponente i izdrži deformaciju pod statičkim ili dinamičkim naprezanjima poznat je kao strukturalni integritet. U slučaju LED cijevi, to uključuje:
Podrška težine unutrašnjih komponenti, kao što su PCB-ovi i drajveri, poznata je kao{0}}mogućnost nosivosti.
Otpornost na udar: Sposobnost da se izdrži nenamjeran pad ili udare prilikom ugradnje.
Sposobnost izdržavanja cikličnih opterećenja bez lomljenja poznata je kao otpornost na zamor.
Kršenje integriteta strukture može rezultirati:
rizici povezani sa strujom (izložene žice).
smanjena termička kontrola zbog pokvarenih hladnjaka.
prerana degradacija lumena (oštećene LED diode).
Ispitivanje i industrijski standardi
LED cijevKućišta moraju ispunjavati zahtjeve kao što su:
Ispitivanje vibracijama (frekvencijski opseg: 10–150 Hz) pokriveno je IEC 60068-2-6.
UL 1993: Otpornost na udarce i mehanička čvrstoća.
ASTM D638: Ispitivanje zatezne čvrstoće polimera.
Na primjer, LED cijevi moraju proći test pada od 1,8 metara koji zahtijeva UL 1993, a njihova kućišta i dalje moraju biti netaknuta i funkcionalna nakon udara.
Materijali za poboljšane strukturne performanse
Zbog visokog omjera čvrstoće-i-težine (granica tečenja: 145–215 MPa), legure aluminijuma (kao što je 6063-T5) se u velikoj mjeri koriste. Anodizirani premazi poboljšavaju otpornost na koroziju i površinsku tvrdoću (do 60 Rockwell B). Međutim, s produženim naprezanjem, duktilnost aluminija može dovesti do nepovratne deformacije.
Ojačani polimeri: čvrstoća i otpornost na udar
Mješavine akrilonitril butadien stirena (ABS) i polikarbonata (PC) prevladavaju u polimernim kućištima zbog:
visoka jačina udara (PC: 60-95 kJ/m²).
lagana (1,2 g/cm³ gustine).
UV zaštita je neophodna za spoljašnju upotrebu.
Polimeri ojačani staklenim-vlaknima- (GFRP) smanjuju termičku ekspanziju i povećavaju vlačnu čvrstoću (do 150 MPa) u teškim situacijama.
Dizajni koji su hibridni: miješanje polimera s metalima
Određena kućišta kombinuju polimerne omote sa aluminijumskim okvirima. Na primjer, polikarbonatna školjka pruža zaštitu od udara i električnu izolaciju, dok aluminijska hrpta pruža krutost.
Tehnike projektovanja otpornosti na vibracije
Poznavanje izvora vibracija
Tipični uzroci vibracija uključuju:
Frekvencije koje se koriste u industrijskim mašinama kreću se od 20 do 100 Hz.
5–30 Hz u autobusima, vozovima ili aerodromima je frekvencija za transport.
Nisko{0}}oscilacije (10–50 Hz) u HVAC sistemima.
Produžena izloženost može rezultirati:
Rezonancija: Povećane vibracije na inherentnoj frekvenciji kućišta.
Mikropukotine koje se razvijaju na mjestima naprezanja znak su zamora materijala.
Pomicanje PCB-a ili kvarovi lemnih spojeva su primjeri labavljenja komponenti.
Mehanizmi prigušenja
Viskoelastični materijali: Pretvaranjem kinetičke energije u toplotu, gumeni ili silikonski jastučići apsorbuju vibracije.
Podešeni prigušivači mase: Rezonantne frekvencije neutraliziraju male protuteže.
Povećajte krutost i spriječite prijenos vibracija pomoću rebrastih ili valovitih konstrukcija (slika 1).
Dizajniranje pomoću analize konačnih elemenata (FEA)
Raspodjela naprezanja tokom vibracija se simulira pomoću FEA softvera, kao što je ANSYS Mechanical. Dodatak trokutastog rebra smanjio je koncentraciju naprezanja pri vibracijama od 50 Hz za 35%, prema studiji slučaja na kućištu od polikarbonata.
Studije slučaja za transport i industrijsku upotrebu
Primjer 1: LED cijevi u proizvodnji automobila
U proizvodnoj liniji u kojoj robotske ruke proizvode vibracije u rasponu od 25 do 80 Hz, njemački proizvođač je isključio fluorescentne cijevi za LED diode. lijek:
Materijal: PA66 kućište ojačano staklenim vlaknima.
Dizajn: PCB su pričvršćene na kućište pomoću unutrašnjih aluminijumskih nosača.
Kao rezultat toga, nakon godinu dana nije bilo kvarova (u poređenju sa 15% kod aluminijskih kućišta).
Primjer 2: Rasvjeta na željezničkim stanicama
Tokijska podzemna željeznicaLED cijevibili izloženi vibracijama od 5-30 Hz od vozova koji prolaze. Dizajn je uključivao:
Silikonski izolatori koji se nalaze između montažnih kopči i kućišta poznati su kao prigušni rukavi.
Otpuštanje vijaka je eliminirano korištenjem -uskočnih spojeva.
Rezultat je bio 90% smanjenje kvarova uzrokovanih vibracijama-.
Inovacije i poteškoće
Ograničenja materijala
Deformacija puzanja: Pod produženim naprezanjima, polimeri kao što je ABS mogu se izobličiti.
Termalno-Vibraciono spajanje: Polimeri postaju mekši kada se zagreju, što smanjuje njihovu otpornost na vibracije.
Novi pristupi
3D-Štampane rešetke: Aluminijska kućišta sa giroidnim okvirima minimiziraju težinu bez žrtvovanja snage.
-Polimeri koji se samozacjeljuju: Da bi se popravili prijelomi uzrokovani vibracijama, mikrokapsule oslobađaju hemikalije za zacjeljivanje.
Kompoziti napravljeni od karbonskih vlakana daju tri puta veću krutost od aluminijuma dok su teški upola manji (slika 3).
Eko{0}}Ekolo{ki inženjering
Biološki{0}}poliamidi i aluminijum{1}} zatvorene petlje su primjeri materijala koji se mogu reciklirati i koji postaju sve popularniji. "GreenLED" linija iz Philipsa, na primjer, koristi 85% recikliranog polikarbonata bez žrtvovanja otpornosti na vibracije.
Izgledi za budućnost
IoT integracija i pametni materijali
Piezoelektrični senzori: Ugrađeni senzori prate naprezanje i predviđaju zahtjeve održavanja.
Kućišta koja se "samo-ukrućuju" kada vibriraju poznata su kao legure{1}}memorije oblika.
AI{0}}Poboljšanje dizajna sa pogonom
Topološki-optimizirana kućišta koja maksimiziraju odvajanje prirodne frekvencije od vanjskih vibracija i minimiziraju težinu proizvode se korištenjem generativnih AI tehnika kao što je nTopology.
ZaLED cijevkućišta u zahtjevnim okruženjima, strukturalni integritet i otpornost na vibracije su od suštinskog značaja. Precizno inženjerstvo omogućeno je kompjuterskim alatima, dok razvoj nauke o materijalima-od kompozita od karbonskih vlakana do -polimera koji se samoizliječu- redefinira norme trajnosti. Buduća kućišta će vjerovatno uključivati materijale koji se mogu reciklirati i-nadzor zdravlja u stvarnom vremenu jer kompanije stavljaju veći prioritet na održivost i pametnu tehnologiju, garantirajući da će LED cijevi trajati u svijetu koji iz dana u dan postaje sve dinamičniji.
