Uputstvo za instalaciju: PX24500 RGB LED traka sa zidnim kontrolerom
Alati i materijali koji će vam trebati:
PX24500 RGB kontroler
Wall Controller
CAT5/mrežni kablovi
2-žilni kabel za napajanje
Š{0}}Škrigač sa ravnom glavom
Rezači žice
Korak{0}}po-uputstva:
Spojite RGB traku:
Otpustite terminale na PX24500 kontroleru.
Umetnite žice sa vaše RGB LED trake u ispravne portove:
CrnatoV+
CrvenitoR
ZelenotoG
PlavatoB
Zategnite terminale da učvrstite žice.
Povežite kablove za napajanje:
Pronađite priključke za ulaz napajanja na PX24500.
Utaknite svoj 2-žilni kabel za napajanje u+ (pozitivno)i– (negativno)terminale i zategnite ih.
Za više kontrolera:Daisy{0}}povezujte kablove za napajanje od jedne jedinice do druge. Uvjerite se da je ostao jedan slobodan kabel za kasnije povezivanje na glavno napajanje.
Pripremite CAT5 kabel:

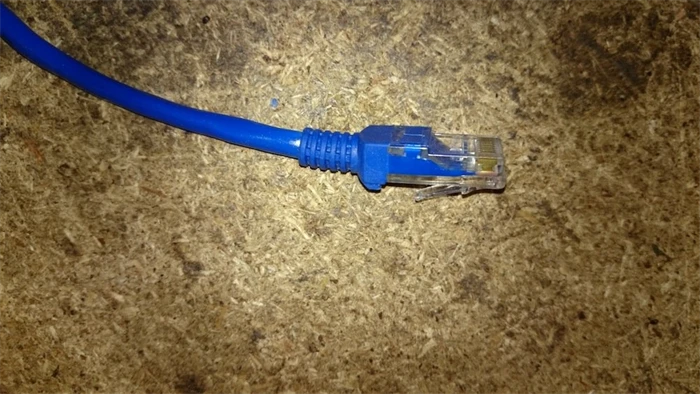

Uzmite jedan CAT5 kabel i skinite plastični konektor s jednog kraja kako biste otkrili pojedinačne žice.
Povežite zidni kontroler:
Umetnite pripremljeni kraj CAT5 kabla u predviđeni utor na poleđini zidnog kontrolera.
Povežite kontroler sa Power Packom:
Uključite drugi kraj CAT5 kabla (sa zidnog kontrolera) u"kontrolor"port na PX24500.
Zatim uzmite drugi CAT5 kabl i uključite ga u"DMX izlaz"port na PX24500.
Daisy{0}}Više jedinica (ako je primjenjivo):
Za povezivanje dodatnih PX24500 jedinica, povucite CAT5 kabl od prve jedinice"DMX izlaz"to thedolje "DMX IN"port na sljedećoj jedinici.
Nastavite sa ovim lancem, pri čemu posljednja jedinica u lancu ima prazan vrh"DMX OUT"luka.
Uključite sistem:
Uključite PX24500 strujni paket u električnu utičnicu.
Konačno, spojite slobodni kraj vašeg 2-žilnog kabela za napajanje na vaše LED napajanje.
Završetak:
Vaša RGB LED traka bi sada trebala zasvijetliti. Koristite zidni kontroler za odabir boja, promjenu načina rada i prilagođavanje osvjetljenja prema vašim željama.
