Velika{0}}snagaLED downlights: Kako ugao zračenja utječe na toplinske performanse i vodič za odabir

U savremenoj industriji rasvjete, downlights su se pojavile kao osnovni proizvod u stambenim i poslovnim prostorima, cijenjene zbog svog elegantnog dizajna, instalacije{0}}štede prostora i ujednačene distribucije svjetla. Među različitim dostupnim vrstama, LED downlights velike-sve snage ističu se po svojoj energetskoj efikasnosti, dugom vijeku trajanja i ekološkoj prihvatljivosti, što ih čini poželjnim izborom za rasvjetu-velikih površina u kancelarijama, tržnim centrima i industrijskim objektima. Međutim, upravljanje toplotom ostaje kritičan izazov za velike{5}}LED downlighte-loše rasipanje topline može dovesti do pomaka talasne dužine, smanjene svjetlosne efikasnosti i skraćenog vijeka trajanja. Manje-faktor koji utječe na termičke performanse je ugao zračenja, jer su svjetiljke s podesivim uglom često potrebne da zadovolje različite potrebe osvjetljenja. Ovaj članak se bavi odnosom između ugla zračenja i termičke efikasnosti-LED downlights velike snage, pružajući uvide-na osnovu podataka, kriterije odabira i praktična rješenja za uobičajena pitanja industrije.

Zašto su termalne performanse kritične za veliku-snaguLED downlights?

Toplotne performanse su okosnica pouzdanog rada za LED downlights velike snage{0}. Za razliku od tradicionalnih žarulja sa žarnom niti ili fluorescentnih sijalica, LED downlights pretvaraju samo 20-30% električne energije u vidljivu svjetlost, dok se preostalih 70-80% raspršuje kao toplina. Ova toplina se akumulira na LED čipu (poznata kao temperatura spoja) i ako se ne njome efikasno upravlja, može uzrokovati nepovratna oštećenja. Prema istraživanju Međunarodnog društva profesionalaca za rasvjetu (IES), temperature spoja koje prelaze 110 stupnjeva mogu skratiti vijek trajanja LED downlighta za 50% i smanjiti svjetlosnu efikasnost za 15-20% u roku od 10.000 sati upotrebe. Za komercijalne prostore koji se oslanjaju na 24/7 rasvjetu, kao što su supermarketi ili bolnice, to znači česte zamjene, povećane troškove održavanja i ugrožen kvalitet rasvjete.

LED downlights velike-sve snage dizajnirane su da isporučuju intenzivno osvjetljenje (obično 5000+ lumena), čineći upravljanje toplinom još važnijim. Na primjer, 50W velike-LED downlight svjetlo generira približno 35-40W topline-ekvivalentno malom grijaču-tokom rada. Bez pravilnog odvođenja topline, ovaj višak topline može iskriviti svjetiljke, promijeniti boju stropova, pa čak i predstavljati rizik od požara u zatvorenim prostorima. Dodatno, termička nestabilnost utiče na kvalitet svetlosti: promene temperature boje (npr. topla bela prelazi u hladnu belu) i degradacija indeksa prikazivanja boje (CRI) može da se desi, što utiče na estetiku i funkcionalnost svetlosnog okruženja. Na primjer, u umjetničkim galerijama ili maloprodajnim objektima gdje je tačnost boja najvažnija, visokokvalitetna LED svjetiljka sa stabilnim termičkim performansama osigurava da proizvodi ili umjetnička djela budu prikazani u originalnim bojama.

Važnost termičkih performansi je dodatno pojačana za podesivi-ugaoLED downlights. Kako se ovi uređaji rotiraju prema direktnoj svjetlosti, njihova orijentacija hladnjaka se mijenja u odnosu na protok zraka, mijenjajući efikasnost konvekcije. Dobro-dizajnirano podesivo LED downlight mora održavati konzistentne termalne performanse u svim uglovima zračenja kako bi se izbjegao prijevremeni kvar. Ovo je posebno važno u scenarijima dinamičkog osvjetljenja, kao što su konferencijske sobe ili scenski prostori, gdje se uglovi osvjetljenja često prilagođavaju. Davanjem prioriteta termičkim performansama, korisnici mogu osigurati da njihova LED downlights isporučuju pouzdane, dugotrajne-performanse uz minimiziranje operativnih troškova.

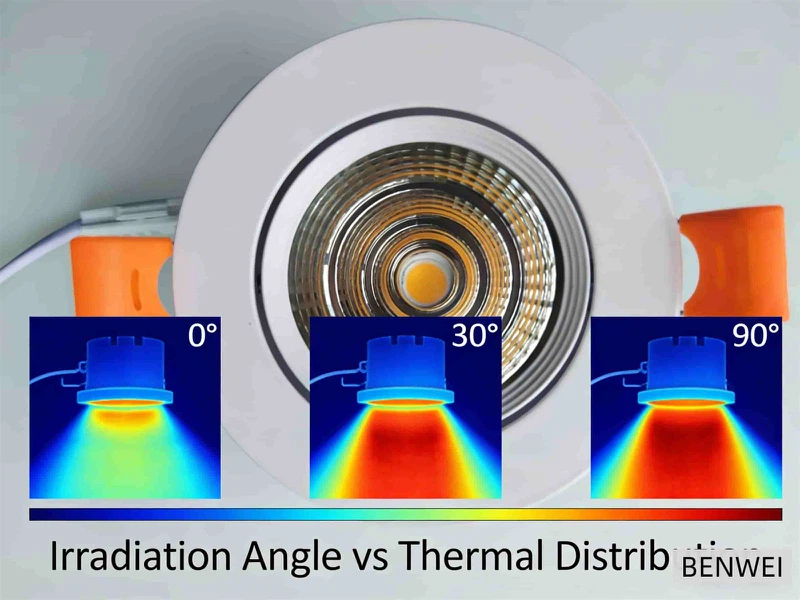

Kako ugao zračenja utječe na toplinske performanse LED svjetiljki?

Ugao zračenja LED donjih svjetala-definiran kao ugao između centralne ose uređaja i smjera emisije svjetlosti-direktno utiče na rasipanje topline mijenjajući interakciju između hladnjaka i okolnog zraka. Prirodna konvekcija, primarni mehanizam prijenosa topline za većinu LED downlights, oslanja se na uzlazno kretanje toplog zraka dalje od hladnjaka. Kada se ugao zračenja promeni, orijentacija hladnjaka u odnosu na gravitaciju se pomera, utičući na obrasce strujanja vazduha i efikasnost konvekcije. Ispod je detaljna analiza ovog odnosa, zasnovana na simulacijama konačnih elemenata korištenjem Fluent softvera (vodeći računski alat za dinamiku fluida) i podataka iz autoritativnih istraživanja.

Toplinske performanse downlights s različitim dizajnom hladnjaka

LED downlightskoristite različite dizajne hladnjaka kako biste poboljšali disipaciju topline, pri čemu su najčešće radijalni, ravni{0}}ploča i prizma-u obliku (stupasti). Svaki dizajn drugačije reaguje na promene ugla zračenja, kao što je prikazano u tabeli 1.

Tabela 1: Toplinske performanse LED downlights velike-sve snage pod različitim uglovima zračenja (temperatura okoline: 35 stepeni, ulazna snaga: 50W)

Podaci otkrivaju da radijalni hladnjaci rade najbolje pri malim uglovima zračenja (manjim ili jednakim 30 stepeni). Pod ovim uglovima, radijalna rebra ne blokiraju značajno protok vazduha prema gore, dozvoljavajući toplom vazduhu da slobodno izlazi. Međutim, kako ugao prelazi 30 stepeni, peraja stvaraju barijeru u smjeru dizanja zraka, smanjujući efikasnost konvekcije i uzrokujući skokove temperature spoja-do 110 stepeni na 90 stepeni. Ovo čini donje svjetiljke s radijalnim hladnjakom idealnim za primjene sa-uglovima, kao što je ugradbena stropna rasvjeta u hodnicima.

Flat-plate heat sinks exhibit directional dependence: when rotated around the X-axis (as defined in the simulation), junction temperatures remain stable (94-95°C) across all angles. This is because the fins are aligned parallel to air flow, minimizing obstruction. In contrast, rotating around the Y-axis causes the fins to block air flow at angles >30 stepeni, što dovodi do temperature spoja od 116 stepeni na 90 stepeni. Ovaj dizajn je pogodan za donje svjetiljke-s podesivim uglom gdje je rotacija ograničena na određene ose, kao što je rasvjeta staza u maloprodajnim objektima.

Hladnjaci u obliku prizme{0}} nude najkonzistentnije termičke performanse u svim uglovima zračenja. Njihova stubasta peraja stvaraju "efekat zaobilaženja", omogućavajući struji zraka iz više smjerova čak i kada se uređaj rotira. Temperature spoja se povećavaju samo za 4,2 stepena (sa 94,2 stepena na 98,4 stepena) između 0 stepeni i 90 stepeni, što ih čini najboljim izborom za više{8}}podesive donje svjetiljke, kao što su scenska rasvjeta ili muzejski prikazi.

Ključni mehanizmi iza utjecaja ugla zračenja

Odnos između ugla zračenja i termičkih performansi može se objasniti sa dva osnovna mehanizma: opstrukcijom protoka vazduha i varijacijom koeficijenta konvekcije. Prema Newtonovom zakonu hlađenja, brzina prijenosa topline (φ) se izračunava kao φ=hA(tw - tf), gdje je h koeficijent prijenosa topline konvekcije, A je površina hladnjaka, tw je temperatura površine hladnjaka, a tf je temperatura fluida (vazduha). Kada se ugao zračenja promeni, orijentacija hladnjaka menja h utičući na brzinu protoka vazduha i turbulenciju.

Za radijalne i ravne -ploče (rotacija ose Y-) hladnjaka, povećanje ugla zračenja povećava projektovanu površinu rebara u smjeru podizanja zraka. Ovo smanjuje brzinu protoka vazduha kroz rebra, smanjujući h i smanjujući efikasnost prenosa toplote. Nasuprot tome, hladnjaci u obliku prizme- minimiziraju ovaj efekat tako što obezbjeđuju više putanja protoka zraka, osiguravajući da h ostane relativno konstantan. Dodatno, toplotna provodljivost materijala hladnjaka igra ulogu -aluminijum (6063) sa toplotnom provodljivošću od 201 W/(m·K) se obično koristi, jer balansira efikasnost prenosa toplote i cenu (Tabela 2).

Tabela 2: Toplotna svojstva uobičajenih materijala u LED svjetiljkama velike snage-

Ovi nalazi su potkrijepljeni istraživanjem objavljenim u Kineskom časopisu za elektronske uređaje, koje potvrđuje da je ugao zračenja kritičan faktor u termičkom dizajnu, posebno za podesive downlights. Razumijevanjem ovih mehanizama, proizvođači mogu optimizirati dizajn hladnjaka za održavanje toplinske stabilnosti u željenim rasponima zračenja.

Koji su ključni kriteriji odabira za visoke{0}}performanseLED downlights?

Odabir pravog LED downlighta velike snage- zahtijeva balansiranje termičkih performansi, fleksibilnosti zračenja i potreba primjene. Ispod su ključni kriterijumi koje treba uzeti u obzir, na osnovu industrijskih standarda i praktičnih inženjerskih uvida.

1. Dizajn hladnjaka koji odgovara zahtjevima za zračenje

Prvi korak je uskladiti dizajn hladnjaka sa predviđenim rasponom zračenja. Za primjene sa fiksnim-uglom (npr. plafonska donja rasvjeta u kancelarijama), radijalni hladnjaci su troškovno-efikasan izbor, pod uslovom da je ugao manji ili jednak 30 stepeni. Za aplikacije koje zahtijevaju ograničenu prilagodljivost (npr. 0 stepeni -rotacije od 45 stepeni), hladnjaci s ravnim-pločama rotirani oko X-ose nude stabilne termalne performanse. Za više{17}}podesive donje svjetiljke (npr. scensko osvjetljenje ili izložbene hale), hladnjaci u obliku prizme su optimalni, jer održavaju temperaturu spoja ispod 99 stepeni čak i na 90 stepeni.

2. metrika termičkih performansi

Kada procjenjujete LED downlights, fokusirajte se na dvije ključne termalne metrike: temperaturu spoja (Tj) i termičku otpornost (Rθja). Tj ne bi trebalo da prelazi 100 stepeni pod normalnim radnim uslovima (35 stepeni ambijentalne temperature) da bi se obezbedio životni vek od 50,000+ sati. Toplotni otpor (Rθja) mjeri efikasnost prijenosa topline sa LED čipa na ambijentalni zrak-vrijednosti Manje ili jednake 1,5 stepen/W smatraju se odličnim. Renomirani proizvođači daju Tj i Rθja podatke iz testiranja treće strane (npr. UL ili TÜV) da bi potvrdili performanse.

3. Materijal i kvaliteta izrade

Kvalitet materijala i proizvodnje direktno utječu na toplinske performanse. Potražite downlights s aluminijskim (6063) hladnjakom, jer oni nude najbolji balans toplotne provodljivosti i cijene. Izbjegavajte downlights sa tankim ili loše dizajniranim rebrima, jer smanjuju površinu i efikasnost odvođenja topline. Dodatno, provjerite da li je LED čip, keramička podloga i rashladna mast{4}}termička mast s provodljivošću većom ili jednakom 2,5 W/(m·K) potrebno koristiti za minimiziranje kontaktnog otpora.

4. Opseg ugla zračenja i mehanizam podešavanja

Za podesive downlights, provjerite opseg ugla zračenja (obično 0 stepeni -90 stepeni) i glatkoću mehanizma za podešavanje. Mehanizam treba da omogući precizno zaključavanje pod uglom bez popuštanja tokom vremena. Osim toga, uvjerite se da dizajn downlighta ne ugrozi termalne performanse kada se iz ovog razloga preferiraju prilagođeni-hladnjaci u obliku prizme.

5. Energetska efikasnost i kvalitet svetlosti

LED downlights visokih{0}}izvedbi treba da imaju svjetlosnu efikasnost veću ili jednaku 130 lm/W (lumena po vatu) i CRI veći od ili jednak 90 za precizan prikaz boja. Energy Star ili DLC (DesignLights Consortium) sertifikati ukazuju na usklađenost sa strogim standardima efikasnosti. Za komercijalne aplikacije, razmotrite downlights sa mogućnošću zatamnjivanja (0-10V ili DALI) kako biste optimizirali korištenje energije i fleksibilnost rasvjete.

Uobičajeni problemi u industriji i rješenja zaLED downlights

Uobičajeni problemi

Previsoka temperatura spoja dovodi do smanjenog vijeka trajanja i svjetlosne efikasnosti.

Termička nestabilnost pri podešavanju uglova zračenja, što uzrokuje treperenje svjetla ili promjenu boje.

Loš dizajn hladnjaka što dovodi do neravnomjerne raspodjele topline i oštećenja uređaja.

Velika potrošnja energije zbog neefikasnog upravljanja toplinom (trošena toplina zahtijeva veći unos energije za održavanje svjetlosnog izlaza).

Rješenja (200 riječi)

Da biste riješili prekomjernu temperaturu spoja, odaberite LED downlights sa odgovarajućim dizajnom hladnjaka-prizme-u obliku za više-uglova, radijalnih za fiksne uglove. Osigurajte da hladnjak ima dovoljnu površinu (veću ili jednaku 100 cm² na 10 W snage) i da je napravljen od aluminijuma visoke{6}}termalne-kodljivosti. Radi termičke nestabilnosti tokom podešavanja ugla, izbjegavajte hladnjače s ravnim-pločama rotiranim oko Y-ose; odlučite se za dizajn X-rotacije osi ili prizme{12}}. Redovno održavanje, kao što je čišćenje prašine iz hladnjaka (akumulacija prašine smanjuje termičku efikasnost za 30%), je kritična. Da biste riješili lošu distribuciju topline, provjerite da li je toplotna pasta pravilno nanesena između LED čipa i podloge-ponovo nanesite mast ako je potrebno. Za energetsku efikasnost, izaberite downlights sa svetlosnom efikasnošću većom ili jednakom 130 lm/W i Tj manjim ili jednakim 100 stepeni, jer one smanjuju potrošnju energije za 20-30% u poređenju sa neefikasnim modelima. Prilikom ugradnje podesivih donjih svjetiljki, osigurajte adekvatan razmak oko uređaja (veći ili jednak 10 cm) kako biste olakšali protok zraka, dodatno poboljšajući toplinske performanse.

Autoritativne reference

Liu, H., Wu, L., Dai, S., et al. (2013). Analiza utjecaja kuta zračenja na toplinske performanse LED svjetiljke visoke{6}}Kineski časopis za elektronske uređaje, 36(2), 180-183. https://doi.org/10.3969/j.issn.1005-9490.2013.02.010

Međunarodno društvo profesionalaca u rasvjeti (IES). (2022).IES LM-80-22: Mjerenje lumena održavanja LED izvora svjetlosti. https://www.ies.org/standards/ies-lm-80-22/

DesignLights Consortium (DLC). (2023).Lista DLC kvalificiranih proizvoda za LED svjetiljke. https://www.designlights.org/qualified-products/

Christensen, A., & Graham, S. (2009). Toplotni efekti u pakovanju nizova dioda velike-svjetlosti-emitirajućih dioda.Primijenjena termička tehnika, 29(3-4), 364-371. https://doi.org/10.1016/j.applthermaleng.2008.09.025

Yang, L., Jang, S., & Hwang, W. (2007). Termička analiza LED dioda velike-GaN-baziranih na keramičkim paketima.Thermochimica Acta, 455(1-2), 95-99. https://doi.org/10.1016/j.tca.2007.01.015

National Electrical Manufacturers Association (NEMA). (2021).NEMA SSL 7-2021: Upravljanje toplinom LED rasvjetnih sistema. https://www.nema.org/standards/view/ssl-7-2021

Bilješke

Temperatura spoja (Tj): Maksimalna temperatura aktivnog regiona LED čipa, kritičan pokazatelj termičkih performansi. Prekomjeran Tj ubrzava degradaciju čipa.

Toplotna otpornost (Rθja): Ukupni toplotni otpor od LED spoja prema okolnom vazduhu, izmeren u stepenu /W. Niže vrijednosti ukazuju na bolju efikasnost prijenosa topline.

Koeficijent konvekcionog prenosa toplote (h): Mera koliko se efikasno toplota prenosi sa čvrste površine na fluid (vazduh), mereno u W/(m²·K). Više vrijednosti ukazuju na efikasniju konvekciju.

Simulacija konačnih elemenata: Računska metoda koja se koristi za analizu ponašanja toplinske i dinamike fluida, široko prihvaćena u inženjerskom dizajnu za predviđanje performansi.

CRI (Indeks prikazivanja boja): Mjera sposobnosti izvora svjetlosti da precizno reprodukuje boje u poređenju sa prirodnim svjetlom, sa maksimalnom vrijednošću od 100. Vrijednosti veće ili jednake 90 smatraju se visokim-kvalitetom za većinu aplikacija.
