LED cijev{0}}otporna na eksploziju: Dizajn, materijali, performanse i aplikacije u opasnom okruženju

Kako zahtjevi za industrijsku sigurnost eskaliraju, LED cijev{0}}otporna na eksploziju pojavila se kao ključno rješenje za rasvjetu za visoko{1}}rizična okruženja, kombinujući energetsku efikasnost, dug životni vijek i zaštitu od eksplozije. Za razliku od običnih fluorescentnih cijevi, ima istu veličinu kao IEC T8, tako da se može lako zamijeniti. Široko se koristi u vađenju nafte, petrohemijskim postrojenjima, morskim platformama i vojnim objektima, ovaj proizvod rješava kritične sigurnosne potrebe u zonama 1/2 opasnim područjima sa IIA, IIB i IIC klasifikacijama eksplozivnih plinova. Ovaj članak je u skladu sa EEAT principom, integrirajući mjerodavne testne podatke, standarde certifikacije i uvid u tehnički dizajn kako bi se istražio konstrukcijski dizajn, odabir materijala, validacija performansi i prednosti primjene LED cijevi otpornih na eksploziju{7}}. Djeluje kao kompletan resurs za sigurnosne inženjere, menadžere objekata i profesionalce za nabavku, uključujući informacije o LED cijevima otpornim na koroziju-otpornim na eksploziju-, LED cijevima visokog{11}}lumena otpornim na eksploziju{12}} i drugim posebnim tipovima.

Koji su osnovni zahtjevi za konstrukciju i dizajn materijala za LED cijevi otporne na eksploziju-?

Sigurnost i pouzdanost otpornosti na eksploziju{0}LED cijevizavise od rigoroznog strukturalnog dizajna i odabira materijala visokih{0}}performansi, usklađenih sa globalnim{1} standardima otpornosti na eksploziju (GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.3-2021).

Kompozitna{0}}eksplozija otporna struktura

Proizvod usvaja anEx d eb II C Gb kompozitna struktura otporna na eksploziju{0}}, integrirajući vatrootporne (Ex d) i povećane sigurnosti (Ex e) dizajne:

Vatrootporna komora: TheLED svjetlošupljina izvora je dizajnirana kao vatrootporna, sa precizno-konstruiranim spojevima i kapsulom za zadržavanje unutrašnjih eksplozija. Svi zazori su minimizirani kako bi se spriječilo širenje plamena u vanjske eksplozivne atmosfere.

Povećani sigurnosni terminali: Pinovi lampe i priključci ožičenja klasifikovani su kao povećana sigurnost, eliminišući rizik od stvaranja luka i varničenja tokom normalnog rada.

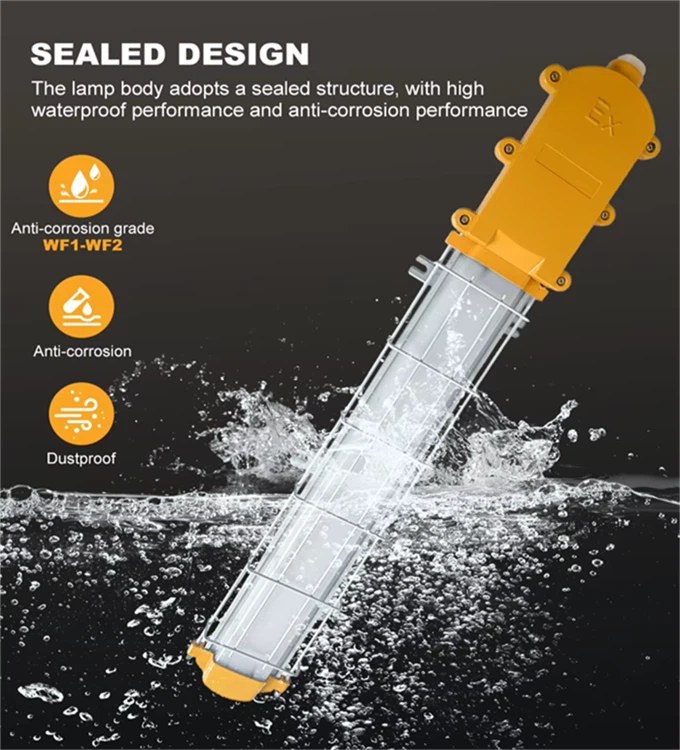

Zaptivanje i inkapsulacija: Silikonske zaptivke obezbeđuju hermetičko zaptivanje između tela cevi i konektora, sa dužinom lepljenja većom od ili jednakom 10 mm. Inkapsulacija od epoksidne smole (dužina veća od ili jednaka 20 mm) nanosi se na rupe za žice i utičnice za vijke radi poboljšanja{3}}otpornog integriteta protiv eksplozije.

LED cijev{0}}otporna na eksploziju sadrži ključne komponente: tijelo cijevi, konektore, LED podlogu, aluminijumski hladnjak, drajver konstantne struje, zaptivke i igle za lampu. Integrirani aluminijumski profil unutar cijevi služi kao primarni medij za disipaciju topline, rješavajući izazov upravljanja toplinom u zatvorenim konstrukcijama otpornim na eksploziju{2}}.

Visok-Odabir materijala visokih performansi

Odabir materijala daje prednost zaštiti od eksplozije, izdržljivosti i optičkim performansama:

Tabela 1: Izbor materijala i metrike performansi

PC materijal je poželjan za tijelo cijevi zbog svojih izuzetnih svojstava: izdržava pritisak vode od 2 MPa za više od ili jednako 10 s bez curenja ili deformacije, ima temperaturu lomljivosti od -100 stepeni i eliminiše 80% unutrašnjeg naprezanja. Njegova otpornost na udarce je 250-300 puta veća od običnog stakla i 2-20 puta veća od kaljenog stakla, dok je upola manja od težine i nije toksična kada izgori – kritična je za sigurnost opasne okoline.

Dizajn LED izvora svjetlosti i drajvera

LED izvor svjetlosti: Odabrani su-čipovi visokog kvaliteta (npr. Hongli, CREE, Lumileds) sa radnom snagom manjom ili jednakom 70% nazivne snage čipa kako bi se osigurala dugovječnost. Ključni parametri uključuju temperaturu boje 5700K±300K (prilagodljivo 3500K-6500K), temperaturu spoja (Tj) veću ili jednaku 120 stepeni, indeks prikazivanja boje (Ra) veći ili jednak 80, svjetlosnu efikasnost Veću ili jednaku 120,00 m/W i anticstatični kapacitet jednak ili l 2000V. Aluminijumska podloga ima toplinsku provodljivost veću ili jednaku 1,5 W/(m·K) radi poboljšanja prijenosa topline.

Driver konstantne struje: Glavni zahtjevi su da izlazni napon ostane stabilan unutar ±10% ulaznog napona, efikasnost konverzije je najmanje 85%, a uređaj zadovoljava standarde UL 1310 (Klasa 2), UL 60950 i UL 1012. Ima 2,5 kV L-N zaštitu od prenapona, zaštitu od prekomjerne struje/kratkog-spoj/otvorenog-kruga/previsoke temperature i meko pokretanje/meko gašenje kako bi se izbjeglo oštećenje LED dioda uslijed udarne struje. Ukupna harmonijska distorzija (THD) Manje ili jednako 15% osigurava kompatibilnost mreže.

Kako osigurati upravljanje toplinom i validaciju performansi LED cijevi otpornih na eksploziju-?

Upravljanje toplinom je kritično za LED cijevi-otporne na eksploziju, jer prekomjerna toplina može ugroziti sigurnost i životni vijek. Rigorozna provjera performansi osigurava usklađenost sa industrijskim standardima.

Sistem upravljanja toplotom

U zatvorenim kućištima otpornim na eksploziju{0}}, prijenos topline se prvenstveno odvija kroz provodljivost. Sistem upravljanja toplotom prati tri ključna puta:

Generacija toplote: LED čipovi proizvode toplinu tokom rada, koja se provodljivošću prenosi na aluminijsku podlogu.

Heat Dissipation: Aluminijumska podloga prenosi toplinu na integrirani aluminijumski profil unutar cijevi, a zatim u vanjsko okruženje putem prirodne konvekcije.

Mjere optimizacije: Dizajneri minimiziraju radijalnu dužinu između LED podloge i aluminijumskog profila, povećavaju -površinu poprečnog presjeka u smjeru toplotnog toka i odabiru materijale visoke-termalne-provodljivosti kako bi se smanjio termički otpor.

Temperaturna ispitivanja su sprovedena na 12 LED cijevi-otpornih na eksploziju (6 svjetiljki, 2×18W po uređaju) sa ulazom od 253V tokom 6 sati (promjena temperature manja ili jednaka 1K/h). Rezultati potvrđuju da sve komponente rade ispod svojih maksimalnih nazivnih temperatura (npr. pogon konstantne struje Tc manji ili jednak 85 stepeni) čak i na temperaturi okoline od 45 stepeni.

U tabeli 2 prikazani su podaci iz testa porasta temperature:

Tabela 2: Rezultati testa porasta temperature

Sveobuhvatna validacija performansi

Deset prototipa od 18W protiv eksplozije{1}}obojnih LED cijevi je podvrgnuto rigoroznom testiranju kako bi se potvrdila pouzdanost, a svi rezultati zadovoljavaju standarde:

Tabela 3: Rezultati validacije performansi

Koje su prednosti aplikacije i{0}}uštede energijeLED cijevi{0}}otporne na eksploziju?

LED cijevi{0}}otporne na eksploziju nude jasne prednosti u odnosu na tradicionalne fluorescentne svjetiljke, posebno u energetskoj efikasnosti i cijeni životnog ciklusa.

Direktna nadogradnja i raznovrsna primjena

Proizvod odgovara veličini standardnih T8 fluorescentnih cijevi, što omogućava zamjenu za obične fluorescentne cijevi bez promjene trenutnih rasvjetnih tijela ili dodavanja balasta. Radi sa-otpornim svjetlima (kao što su HRY91-Q potpuno plastične LED svjetiljke) koje imaju sigurnosne prekidače (koji isključuju napajanje kada se poklopac otvori) i ventilacione otvore za izjednačavanje tlaka iznutra i izvana, sprečavajući nakupljanje vlage. Pogodan za opasna područja Zone 1/2, široko se koristi u rafinerijama nafte, petrohemijskim postrojenjima, pomorskim platformama, vojnim objektima i skladištima goriva.

Prednosti{0}}uštede energije i dugog{1}}životnog vijeka

Poređenje performansi između LED cijevi-otpornih na eksploziju i tradicionalnih T8 fluorescentnih lampi potvrđuje značajne uštede energije:

Tabela 4: Poređenje{1}}uštede energije

Sa sličnim svjetlosnim tokom, LED cijev-otporna na eksploziju smanjuje potrošnju energije za 50% i postiže 55% uštede energije. Njegov životni vijek od 50.000-sati (5x više od fluorescentnih cijevi) minimizira učestalost održavanja i troškove koji su kritični za opasna okruženja gdje je pristup opremi izazov.

Uobičajeni industrijski problemi i rješenja zaLED cijevi{0}}otporne na eksploziju

Uobičajeni problemi

Nepravilno brtvljenje ili kapsuliranje može smanjiti otpornost na eksploziju-izvedba LED cijevi.

Pregrijavanje uzrokovano blokiranim odvođenjem topline ili neadekvatnim termičkim dizajnom.

Prenapon ili udarna struja mogu dovesti do kvara LED diode.

Može postojati problem nekompatibilnosti sa klasifikacijama zona opasnosti ili grupama gasova.

Rješenja

Da biste osigurali pravilno zaptivanje, koristite silikonske brtve sa dovoljnom kompresijom i provjerite dužine ljepila/kapsuliranja (veće ili jednake 10 mm/20 mm); kvartalno pregledajte zaptivke na istrošenost. U slučaju pregrijavanja, održavajte površine za rasipanje topline čistima, izbjegavajte instalaciju u zatvorenim prostorima i osigurajte da je aluminijska podloga čvrsto vezana za hladnjak. Zaštitite od prenapona odabirom drajvera sa zaštitom od prenapona od 2,5 kV+ i ugradnjom dodatnih odvodnika prenapona u nestabilne električne mreže. Spriječite oštećenje udarne struje tako što ćete potvrditi da vozači imaju funkciju mekog pokretanja. Da biste izbjegli nekompatibilnost, provjerite oznaku otpornosti na eksploziju- (Ex d eb II C Gb) i osigurajte usklađenost sa zahtjevima ciljne zone (1/2) i grupe gasa (IIA/IIB/IIC). Uvijek koristite certificirane proizvode s važećim{12}}certifikatima otpornosti na eksploziju i slijedite smjernice "bez otvaranja poklopca pod napajanjem". Za okruženja{14}}sklona koroziji, odaberite aluminijumske konektore sa -premazima protiv korozije i PC materijalima otpornim na hemikalije.

Autoritativne reference

Uprava za standardizaciju Narodne Republike Kine objavila je ovaj standard 2021.GB/T 3836.1-2021: Eksplozivne atmosfere – Prvi dio opisuje opšte zahtjeve za opremu. https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=5072E6644446540225644456E656E496E666F

Uprava za standardizaciju Narodne Republike Kine. (2021).GB/T 3836.2-2021: Eksplozivne atmosfere – Dio 2: Oprema zaštićena vatrootpornim kućištima "d."https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=5072E6644446540225644456E656E496E666F

Ovaj dokument je objavila Uprava za standardizaciju Narodne Republike Kine 2021.GB/T 3836.3-2021: Eksplozivne atmosfere – Dio 3: Oprema zaštićena povećanom sigurnošću "e."https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=5072E6644446540225644456E656E496E666F

Underwriters Laboratories (UL). (2022).UL 1310: Standard za sigurnost energetskih jedinica osim klase 8. https://standardscatalog.ul.com/standards/en/standard_1310_0

Underwriters Laboratories (UL). (2021).UL 60950-1: Standard za sigurnost opreme informacione tehnologije. https://standardscatalog.ul.com/standards/en/standard_60950_1_0

Wang, L. (2012). Analiza tržišta polikarbonata.Hemijska industrija, 30(8), 33-37.

Li, P. (2008). Termička analiza i dizajn odvođenja topline LED svjetiljki.China Lighting Electrical Appliances, 12, 17-19.

Bilješke

LED cijev{0}}otporna na eksploziju: Rasvjetni uređaj dizajniran za opasna okruženja kako bi se spriječilo paljenje zapaljivih plinova, prašine ili para kroz specijalizirane konstrukcije i dizajne materijala.

Kompozitna struktura otporna na eksploziju- (Ex d eb II C Gb) kombinuje dvije vrste sigurnosnih karakteristika, vatrootpornu (Ex d) i povećanu sigurnost (Ex e), što je čini pogodnom za područja sa

PC (polikarbonat): polimer visokih-performansi sa odličnom otpornošću na udarce, termičkom stabilnošću i optičkim svojstvima, koji se široko koristi u rasvjetnim kućištima otpornim na eksploziju{1}}.

Pokretač konstantne struje: Elektronska komponenta koja održava stabilan izlaz struje za LED diode, kritičan za dosljedne performanse i vijek trajanja u teškim okruženjima.

Toplotna provodljivost: Svojstvo materijala kojim se meri efikasnost prenosa toplote, sa višim vrednostima (npr. većim od ili jednakim 1,5 W/(m·K) za aluminijumske podloge) čime se povećava rasipanje toplote.

THD (Total Harmonic Distortion): Mjera trenutnog izobličenja talasnog oblika, sa manjim ili jednakim 15% osiguravajući kompatibilnost sa energetskim mrežama i minimalne smetnje.

Klasifikacija zona: Definira učestalost prisutnosti eksplozivne atmosfere (Zona 1: kontinuirano/često; Zona 2: povremeno) prema IEC/GB standardima.
