Osiguravanje sigurnosti uVisoko-LED trake bez drajvera: Izolacija i projektovanje konstrukcija
Usvajanje LED traka visokog{0}}napona (110V/220V AC) bez drajvera, kao što su one koje koriste SMD2835 LED, nudi značajne prednosti u jednostavnosti instalacije i{4}}osvjetljenju na velike udaljenosti. Međutim, upotreba naizmjenične struje na opasnim nivoima napona direktno na fleksibilnoj traci zahtijeva rigorozni sigurnosni inženjering kako bi se spriječio električni udar, posebno tijekom rezanja, povezivanja i rukovanja. Specifični izolacijski materijali i konstrukcijski dizajn koji se koriste su stoga kritični i višestruki, formirajući sveobuhvatan sigurnosni sistem.
1. Višeslojni izolacijski sistem
Primarna odbrana od strujnog udara je robusna, višeslojna izolacijska obloga koja pokriva cijelu štampanu ploču (PCB) i provodne elemente.
Dvoslojni PVC omotač:Većina visoko-traka koristi advostruka{0}}izolacijaPVC navlaka. Unutrašnji sloj je formulisan za visoku dielektričnu čvrstoću, direktno izolujući provodnike pod naponom. Spoljni sloj je projektovan za izdržljivost, pružajući otpornost na abraziju, udarce, UV zračenje (za spoljašnju upotrebu) i hemikalije. Ovaj dvoslojni- pristup osigurava da ako vanjski sloj bude ogreban ili urezan tokom instalacije, unutrašnji sloj ostane netaknut kao pouzdana barijera. Sam PVC materijal je tipično-otporan (zadovoljava standarde kao što je UL94 V-0) kako bi se spriječilo širenje plamena.

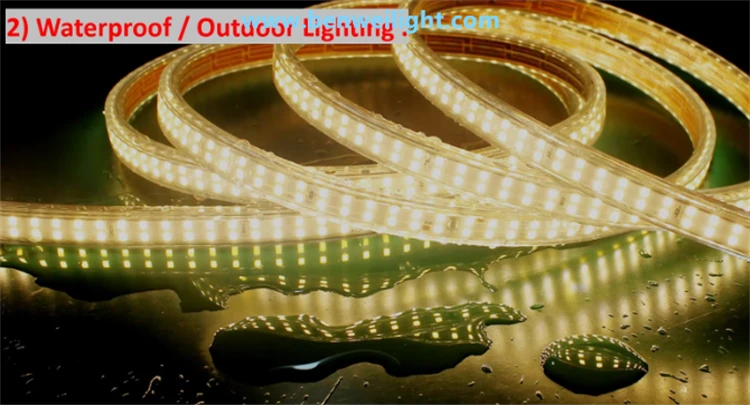

Zalivanje ili inkapsulacija (za trake sa IP oznakom):Za IP65, IP67 ili više ocjene, traka prolazi kroz proces zalivanja. Nakon što su LED diode montirane na PCB i nanesena početna navlaka, cijeli sklop se puni sasilikonski gel ili epoksidna smola. Ovaj materijal u potpunosti inkapsulira svaku komponentu-LED dioda, otpornika i cijelu dužinu bakarnih provodnika. Eliminiše sve vazdušne džepove, sprečavajući prodor vlage i pruža izuzetan nivo električne izolacije. Čak i ako je vanjski rukav ugrožen, smjesa za zalivanje djeluje kao vodootporna i izolacijska barijera.
2. Fondacija: štampana ploča (PCB)
Sam dizajn PCB-a je temeljni dio sigurnosne strategije.
Zadebljani bakreni laminat (CCL):Osnovni materijal je FR-4 fiberglas podloga obložena azadebljani sloj bakra(npr. 2-4 oz u poređenju sa standardnom 1 oz). Ovo služi u dvije svrhe: prvo, smanjuje električni otpor, minimizirajući pad napona na dugim stazama i stvaranje topline (izvor degradacije izolacije); drugo, pruža veću mehaničku stabilnost, smanjujući rizik od pucanja tokom savijanja ili ugradnje.
Široki razmak i raspored:Raspored kola je dizajniran sapovećane puzne i zračne udaljenostiizmeđu AC linija. Ovo sprečava mogućnost stvaranja luka preko provodnika, što je kritično razmatranje kada se traka seče, otkrivajući poprečni-presjek.
3. Sigurnost pri rezanju i spajanju: Projektirane karakteristike
Najopasniji momenti nastaju kada se traka preseče ili spoji. Proizvođači to rješavaju integriranim karakteristikama dizajna.
Unaprijed{0}}Definirane tačke rezanja:Trake su označene u preciznim intervalima (npr. svakih 5 ili 10 LED dioda) koji odgovaraju tački u ciklusu naizmjenične struje u kojoj je strujno kolo sigurno prekinuti. Na ovim mjestima, bakreni jastučići su dizajnirani da budu izolirani od glavne linije nakon rezanja.
Izolovani, zapečaćeni konektori:Vlasnički pin konektori nisu samo za električni kontakt; dizajnirani su kaoizolovana kućišta. Visoko{1}}kvalitetni konektori imaju potpuno zatvorena plastična tijela koja škljocnu preko odsječenog kraja trake, štiteći izložene bakarne jastučiće i osiguravajući rasterećenje naprezanja. Za vodootporne verzije, ovi konektori uključuju silikonske brtve i zaptivne kapice, održavajući IP ocjenu na mjestu spajanja.
Izolirani završni poklopci:Nakon rezanja, svaki neiskorišteni kraj mora biti sigurno zapečaćen.PVC ili silikonski završni poklopcipredviđeni su, koji se guraju na traku i često pričvršćuju ljepilom ili trenjem. Ove kapice su dizajnirane da izdrže radni napon, sprečavajući slučajni kontakt.
4. Dodatne zaštitne komponente
Osim fizičkih materijala, ugrađene su električne sigurnosne karakteristike.
U-linijski osigurači:Neki dizajni uključuju mali, korisnik{0}}zamjenjivi osigurač unutar utikača. Ovo štiti od prekomjerne struje i potencijalnih kratkih spojeva.
Prelivanje na čepovima:Utikač za napajanje naizmjeničnom strujom je jako preliven, što znači da je ulazna tačka kabla okružena debelim slojem plastike, sprečavajući da se žice olabave i izlože.
Zaključak: Sistem redundancije
Sigurnost visokonaponskih-LED traka se ne oslanja na jednu karakteristiku već na jednuredundantni, više{0}}slojni sistem. Kombinacija izdržljivog dvoslojnog-PVC omotača, stabilnog zadebljanog PCB-a, kompletnog vodootpornog zalivanja i posebno dizajniranih izolovanih konektora i završnih kapica stvara robusnu barijeru između korisnika i opasnog napona unutar njega. Ovaj sveobuhvatni pristup omogućava da se ova prikladna rasvjetna rješenja instaliraju i rukuju s povjerenjem, pod uvjetom da instalateri striktno slijede smjernice proizvođača, koriste navedeni pribor i uvijek isključuju napajanje prije izvođenja bilo kakvih postupaka rezanja ili povezivanja. Konačno, ova filozofija dizajna osigurava da je sigurnost sastavna karakteristika, a ne naknadna misao.
