Nazad-Osvijetljeno nasuprot rubu-Osvijetljeno: kako napraviti pravi izbor?
Pri kupovini LED panel rasvjete, kupci i izvođači projekta često se suočavaju s kritičnom tehničkom raskršću:Edge-Lit or Back{1}}Lit (Direct-Lit)?Obje tehnologije mogu osigurati ujednačen površinski izvor svjetlosti, ali postoje fundamentalne razlike u svjetlosnoj efikasnosti, vijeku trajanja, debljini, pouzdanosti i dugoročnim{0}}troškovima posjedovanja. Donošenje pogrešnog izbora moglo bi značiti suočavanje sa požutjelom svjetlovodnom pločom, ozbiljnom deprecijacijom lumena i vrtoglavim troškovima održavanja samo dvije ili tri godine kasnije. Pravi izbor će, međutim, donijeti istinski "instaliraj-i-zaboravi-na-na-deceniju" rekonstrukciju-uštedu energije.
Ovaj članak će detaljno objasniti razlike između stražnjeg-osvijetljenog i ivičnog-osvijetljenog LED panela iz četiri dimenzije – tehnički principi, osnovni parametri, stvarni testni podaci i scenariji primjene – kako bi vam pomogli da donesete naučnu i troškovno-efikasnu odluku.
1. Poređenje tehničkih principa: Put svjetlosti određuje rezultat
1.1 Ivica{1}}Svjetla na panelu
U Edge-osvetljenom panelu, LED čipovi sumontiran samo na četiri strane okvira. Svetlost ulazi u Svetlovodnu ploču (LGP) sa ivica. Na dnu LGP-a nalaze se precizno dizajnirane laserske tačke ili odštampane tačke. Koristeći princip potpune unutrašnje refleksije, horizontalno putujuća svjetlost se postepeno prelama prema dolje, zatim omekšava i usmjerava kroz sloj difuzora i filmove za poboljšanje svjetline (BEF) kako bi se konačno formirala jednolična površina osvjetljenja.
- Ključne komponente:LED trake (na okviru) + Ploča za vođenje svjetla (LGP) + Difuzor + Reflektirajuća folija + BEF.
- Prednosti:Izuzetno tanak (obično 12–15 mm), elegantnog izgleda, pogodan za ultra-tanke ugradne ili površinske- instalacije.
- Nedostaci:Duga optička putanja, značajan gubitak svjetlosti; LGP je sklon požutenju tokom vremena zbog toplote i izlaganja UV zračenju; više komponenti znači više potencijalnih tačaka kvara.
1.2 Zadnja-upaljena (direktna-upaljena) svjetla na panelu
U stražnjem-osvijetljenom panelu, LED čipovi suravnomjerno raspoređen po cijeloj stražnjoj strani panela. Svjetlost sija direktno prema dolje i homogenizira se pomoću difuzora visoke magle.Nije potrebna ploča za vođenje svjetla (bez LGP).
- Ključne komponente:LED niz (cijela površina) + difuzor (opcionalno sa mikro sočivima).
- Prednosti:Veća svjetlosna efikasnost (bez gubitka LPG apsorpcije); nema rizika od požutenja (uopšte nema LGP); ravnomjerno rasipanje topline, duži vijek trajanja; jednostavnija konstrukcija, niža cijena; održava visok svjetlosni tok čak i pri većim razinama snage.
- Nedostaci:Nešto deblji (obično 25–35 mm), što može biti razmatranje za ultra tanka okruženja za montažu.
Sažetak u jednoj rečenici:Edge‑Lit teži „mršavosti“, dok Back‑Lit teži „stabilnosti“.
2. Poređenje osnovnih parametara: Neka podaci govore
Da bismo jasno pokazali stvarne razlike između ove dvije tehnologije, upoređujemo tipične izmjerene parametre Edge-Lit i Back-Lit 2×2 ft (600×600 mm) panel svjetala glavnih marki (npr. Benwei). Podaci su izvedeni iz specifikacija proizvoda i izvještaja o ispitivanju LM‑79 nezavisnih proizvođača.
| Parametar | Edge-Lit LED panel svjetlo | Pozadinsko osvetljenje (direktno osvetljenje) LED svetlo na panelu |
|---|---|---|
| Tipična snaga (2×2 stope) | 36–48W | 36–48W |
| Svjetlosna efikasnost sistema (lm/W) | 90–110 lm/W | 140–160 lm/W |
| Ukupni svjetlosni tok (40W tipično) | ~3.600–4.400 lm | ~5.600–6.400 lm |
| Debljina | 12–15 mm | 25–35 mm |
| Koristili li se svjetlovodna ploča (LGP)? | da (PMMA) | Ne (bez LGP) |
| Dugoročni rizik od žućenja | Da (može se pojaviti nakon 2-3 godine) | Nema (potpuno eliminisan) |
| uniformnost (U0) | Veće ili jednako 0,8 | Veće ili jednako 0,8 (jednako dobro) |
| Indeks prikazivanja boja (CRI) | Ra veći ili jednak 80 | Ra veći od ili jednak 80 (dostupno do 90+) |
| UGR (Jedinstvena ocjena odsjaja) | Manje ili jednako 19 | Manje ili jednako 19 (neki modeli manji ili jednaki 16) |
| Struktura disipacije toplote | Hladnjak okvira (toplota koncentrirana na rubovima) | Puni hladnjak na stražnjoj ploči (ravnomjerno raspoređena toplina) |
| Broj LED čipova | Manje (40–80 čipova) | Više (120–200 žetona) |
| Rated Lifetime | 30.000–40.000 sati | Veće ili jednako 50.000 sati |
| Održavanje lumena nakon 3 godine | ~70%–80% (pogođeno žutilom) | Veće ili jednako 90% (LM‑80 projekcija) |
| Jedinična cijena (ista snaga) | Nešto više (precizan LGP proces) | Nešto niže (pojednostavljena konstrukcija) |
| Kompatibilne vrste montaže | Ugradna, nadgradna, viseća | Uglavnom za stropove s T-šipkom |
Tumačenje ključnih podataka
① Jaz u efikasnosti veći od 40%
Sa 40W, Edge-Lit panel isporučuje oko 4.000 lm, dok Back-Lit panel isporučuje preko 6.000 lm. To znači da za postizanje istog ciljanog osvjetljenja, Back‑Lit vam omogućava da koristite manje svjetiljki ili manju snagu – smanjujući i početne troškove nabavke i dugoročne račune za struju.
② Žutilo: "skriveni ubica" Edge-Lit panela
Ploča za vođenje svjetlosti (obično PMMA) u Edge-Lit panelima je stalno izložena toplini i zračenju plavog svjetla iz LED čipova, što dovodi do lomljenja i oksidacije polimernog lanca. Rezultat je vidljivo žutilo u sredini ili preko panela. Jednom kada se pojavi žutilo, svjetlosna efikasnost, temperatura boje i CRI ozbiljno se pogoršavaju išteta je nepovratna– potrebno je zamijeniti cijeli uređaj. Paneli sa pozadinskim osvetljenjem, koji uopšte nemaju LGP, nemaju rizik od požutenja.
③ Razlike u održavanju vijeka trajanja i lumena
Kod panela sa pozadinskim osvetljenjem, LED čipovi su ravnomerno raspoređeni po zadnjoj ploči, a toplota se brzo raspršuje zahvaljujući velikoj aluminijumskoj zadnjoj ploči, tako da svaki čip radi na nižoj temperaturi spoja. U Edge‑Lit panelima, desetine LED čipova su gusto spakovane na uskom okviru, što rezultira malom površinom rasipanje toplote, velikom gustinom toplotnog fluksa, višim temperaturama spoja i ubrzanom deprecijacijom lumena. Podaci LM‑80 pokazuju da dizajn pozadinskog osvetljenja može produžiti životni vek L70 (vreme na 70% početnih lumena) za više od 30%.
3. Vodič za odabir scenarija aplikacije: Koja tehnologija odgovara vašem projektu?
Nijedna tehnologija nije apsolutno "najbolja" - samo "najprikladnija". Sljedeća tabela daje jasne preporuke za najčešće scenarije dizajna rasvjete.
| Scenario aplikacije | Preporučena tehnologija | Razlog | Bilješke |
|---|---|---|---|
| Kancelarija / Kancelarija otvorenog tipa | Back‑Lit | Koristi se 8-10 sati dnevno; treba dug životni vijek, visoku efikasnost, nisko održavanje. Pozadinsko osvetljenje nema rizik od žućenja, održavanje visokog lumena – zaista 5–10 godina bez održavanja. | Debljina unutar 30 mm odgovara standardnim rešetkastim stropovima – debljina nije problem. |

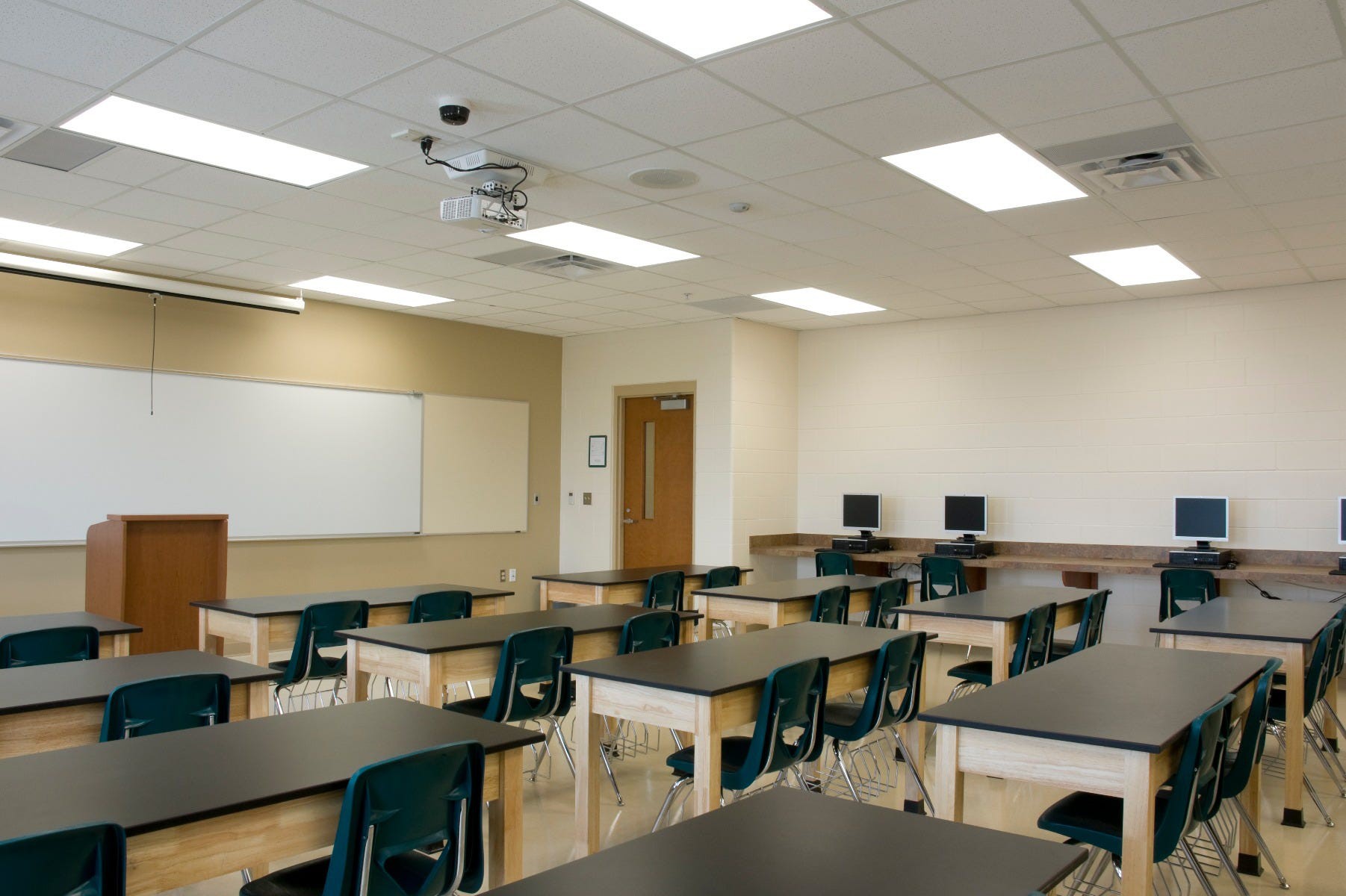

| Školske učionice | Back‑Lit | Ekstremno dugi sati upotrebe, visoki zahtjevi za stabilnost boje i rad bez treperenja. Pozadinsko osvetljenje je pouzdanije i izbegava pomeranje temperature boje izazvano požutenjem LGP-a. | Preporučite pozadinsko osvetljenje sa UGR manjim ili jednakim 16 da biste dodatno smanjili odsjaj. |
| Bolnice / Čiste sobe | Back‑Lit | Medicinska okruženja zahtijevaju dugoročnu postojanost boja i visok CRI. Žuta boja bi ozbiljno utjecala na rasuđivanje boja u dijagnostičkim područjima i mora se izbjegavati. | Odaberite verziju sa pozadinskim osvetljenjem sa CRI većim ili jednakim 90. |
| Maloprodaja / izložbeni prostori | Edge‑Lit(ako je estetika prioritet) iliBack‑Lit(ako je troškovni prioritet) | If the design requires a ultra‑thin profile (e.g., ≤15mm) flush with the ceiling, Edge‑Lit is the only option. If ceiling plenum depth >30 mm, pozadinsko osvetljenje nudi bolju vrednost. | Napomena: Maloprodajne radnje rade 12-14 sati dnevno, što ubrzava žutilo na Edge-Lit panelima. |
| Predvorja hotela / Rezidencije visoke klase | Edge‑Lit | U potrazi za ekstremnom tankošću (10–12 mm) i prefinjenim izgledom – Edge‑Lit postiže vrhunski izgled „vidi svjetlo, a ne uređaj“. | Odaberite vrhunski Edge‑Lit sa PC svjetlovodnom pločom otpornom na UV zračenje ili anti-UV aditivima da odložite žutilo. |
| Skladišta / Radionice / Podzemne garaže | Back‑Lit | Debljina je nebitna; trajnost, efikasnost i troškovi održavanja su kritični. Visoka efikasnost i dug životni vek Back‑Lit-a su glavne prednosti. | Koristite verziju sa visokim lumenom od 48 W da smanjite broj uređaja. |
| Vlada/školski tenderski projekti | Back‑Lit | Sve više tenderske dokumentacije (npr. Indijski CPWD standard, US DLC zahtjevi) izričito zahtijevaju efikasnost veću ili jednaku 130 lm/W i vijek trajanja veći ili jednak 50.000 sati – što Back-Lit ispunjava kao standard. Edge‑Lit često ne ispunjava ove pragove. | Provjerite tendersku dokumentaciju za "Ne LGP" ili klauzule o pragu efikasnosti. |
4. Razjašnjene uobičajene zablude
Zabluda 1: "Edge‑Lit je svjetlije od Back‑Lit."
Realnost: Upravo suprotno. Zbog gubitaka na apsorpciji i rasejanju na pločici za vođenje svetlosti, efikasnost Edge-Lit sistema je obično 30-40 lm/W niža od Back-Lit. Pri istoj snazi, pozadinsko osvetljenje je znatno svetlije.
Zabluda 2: "Edge‑Lit ima isti vijek trajanja."
Realnost: Zbog požutenja LGP-a i lošeg odvođenja toplote okvira, stvarni vek trajanja (period tokom kojeg kvalitet svetlosti ostaje prihvatljiv) Edge-Lit panela je često 30%–50% kraći od Back-Lit panela. Mnogi Edge‑Lit paneli pokazuju očigledno žutilo i smanjenje lumena nakon samo 2-3 godine.
Zabluda 3: "Back-Lit je predebeo da stane u rešetkasti strop."
Realnost: Standardni T-šipčani rešetkasti stropovi obično imaju dubinu od 50–80 mm. Panel sa pozadinskim osvetljenjem debljine 30 mm može se ugraditi bez da viri ispod ravni plafona. Edge‑Lit je neophodan samo kada dizajn zahtijeva debljinu ispod 15 mm za minimalistički izgled.
Zabluda 4: "Edge‑Lit je energetski efikasniji."
Stvarnost: Da bi se postiglo isto osvetljenje, Edge‑Lit zahteva veću snagu ili više uređaja kako bi odgovarao izlaznom svetlosnom toku Back‑Lit-a. Stoga, Back‑Lit ima prednost i u početnim troškovima i u operativnim troškovima električne energije.
6. Zaključak i preporuke
| Comparison Dimension | Edge‑Lit | Pozadinsko osvetljenje (direktno osvetljenje) |
|---|---|---|
| Core Technology | Svetlovodna ploča + ram LED trake | LED niz na cijeloj površini + difuzor |
| Najveća prednost | Ultra tanak (12–15 mm) | Visoka efikasnost (140–160 lm/W), bez žutila, dug životni vek |
| Najveći nedostatak | Niža efikasnost, sklon žutilu, slabo odvođenje topline | Nešto deblji (25–35 mm) |
| Najbolje za | Vrhunske dekorativne aplikacije ograničene na prostor | Uredi, obrazovanje, zdravstvo, maloprodaja, industrija – najopćenitije primjene |
| Dugoročni trošak | Viši (kraći ciklus zamjene) | Donji (dug period bez održavanja) |
Završni savjet:
- Dajte prioritet Back‑Litosim ako prostor za ugradnju nema strogo ograničenje debljine (<20mm). Back‑Lit is superior in efficacy, lifespan, reliability, and long‑term cost – it is the first choice for commercial lighting retrofits and new projects.
- Ako je Edge‑Lit neizbježan, odaberite verziju visokog kvaliteta saPC svjetlovodna ploča otporna na UV zračenje i žutiloipoboljšano odvođenje topline(npr. zadebljani hladnjak za okvir). Zatražite od dobavljača izvještaje LM‑80 i požutjele testne podatke kako biste maksimalno povećali kašnjenje degradacije performansi.
U kategoriji rasvjete LED panela, "tankoća" je vizualna estetika, ali "stabilnost" - visoka efikasnost, bez žutila, dug život - je pravo mjerilo izvrsnosti. Nadamo se da će vam ova uporedna analiza i podrška podacima pomoći da donesete ispravnu, isplativu odluku za vaš sljedeći projekt rasvjete.
