Jesu li obične DC LED cijevi pogodne za željeznička vozila?
U primjeni željezničkih željezničkih vozila, jedan od ključnih izazova s kojima se elektronički uređaji suočavaju jefluktuacija i trenutni prekid sistema napajanja. Standard EN 50155, kao opšta specifikacija za elektronsku opremu koja se koristi na željezničkim vozilima, nameće jasne i obavezne zahtjeve u pogledu varijacija ulaznog napona, prekida i prebacivanja. Prilikom primjene standardnih DC12-48V niskonaponskih LED cijevi u takvom okruženju, neophodna je detaljna tehnička analiza i adaptivni dizajn.
Dva ključna scenarija:
Zahtjev za prekid napona (vrijeme zadržavanja od 10ms-): Standard propisuje da oprema treba nastaviti da radi kako je navedeno (zahtjev za nivo S2) ako prekid napona ne prelazi 10ms. Ovaj zahtjev simulira ekstremni slučaj u kojem sistem pokazuje stanje "niske impedancije" (kratkog spoja) nakon što je preopterećenje ili kvar na magistrali napajanja očišćen. Vrijedi napomenuti da u trenutku oporavka od takvog prekida, opterećenje može generirati obrnutu negativnu vršnu struju udara, utječući na pogonski krug.
Zahtjev za prebacivanje napajanja (0,6 Un za 100 ms): standard također navodi zahtjev za smanjenje napona-oprema mora biti u stanju da nastavi normalno raditi najmanje 100 ms kada ulazni napon padne na 60% nominalne vrijednosti (0,6 × Un), bez prekida. Ovo simulira scenario pada napona kada se vlak prebacuje između različitih dijelova napajanja ili doživi iznenadnu promjenu opterećenja.
Uvođenje standardnih DC12-48V LED cijevi direktno u željezničko okruženje predstavlja nekolikotehnička uska grla:
| Challenge Dimension | Specifična analiza problema | Technical Consequence |
|---|---|---|
| Nedovoljno{0}}vrijeme zadržavanja | Obične LED drajvere obično nemaju dizajn za skladištenje energije. Prekid od 10 ms bi uzrokovao da se svjetlo trenutno ugasi. | Krši performanse klase EN 50155 S2 (mora održavati funkcionalnost bez prekida). |
| Niskonaponska prilagodljivost ulaza | Za sistem od 48 V, rad na 0,6 × Un (28,8 V) za 100 ms zahteva sofisticiran dizajn drajvera. | Standardni upravljački sklopovi mogu se isključiti ispod svog praga podnaponskog zaključavanja (UVLO). |
| Prenapon struje povratnog udara | Negativna vršna udarna struja tokom oporavka od prekida može oštetiti LED čipove ili upravljački MOSFET. | Smanjuje vijek trajanja proizvoda i povećava stopu kvarova. |
| Kompatibilnost sa širokim rasponom napona | Mora pokrivati 12V do 48V i potencijalno više (uključujući prolazne prenapone). Standardni izvori konstantne struje rade neefikasno. | Prekomjerno stvaranje topline, ubrzana deprecijacija lumena. |
Da bi se ispunili gore navedeni zahtjevi, DC12-48V LED cijevi namijenjene za željezničke aplikacije trebaju ciljana poboljšanja dizajna na sljedećim nivoima:
Uključite Hold{0}}kolo: Da bi se spriječilo da se svjetlo ugasi tokom prekida od 10 ms, potrebno je dodati skladište energije na ulazu napajanja. Najčešća metoda je paralelno spajanje elektrolitičkih kondenzatora za pohranu energije. Potrebna vrijednost kapacitivnosti mora se izračunati na osnovu minimalnog ulaznog napona, izlazne snage i trajanja od 10 ms. Na primjer, u sistemu od 24 V, ispunjavanje vremena zadržavanja od 10 ms-može zahtijevati nekoliko hiljada mikrofarada kapacitivnosti.
Optimizirajte topologiju drajvera: Da bi se zadovoljio zahtjev za rad na 0,6 × Un (npr. 28,8 V u sistemu od 48 V) tokom 100 ms, IC drajvera mora imatiširoka mogućnost ulaznog naponai anisko podnaponsko zaključavanje (UVLO) tačka. Preporučljivo je odabrati drajvere koji podržavaju boost ili buck-boost topologiju. Oni osiguravaju da izlazna struja ostane konstantna čak i kada ulazni napon padne, sprečavajući treperenje ili gašenje.
Implementirajte suzbijanje i zaštitu od prenapona: Da bi se suprotstavio povratnoj udarnoj struji nakon oporavka, treba dodati mjere zaštite na ulazu. Ovo uključuje zaštitnu diodu od obrnutog polariteta i strujni krug za ograničavanje udarne struje (npr. NTC termistor ili energetski otpornik premošten diodom) kako bi se spriječili veliki strujni udari od oštećenja komponenti.
Dizajn elektromagnetne kompatibilnosti (EMC).: Usklađenost sa standardom EN 50121 je neophodna, što zahtijeva da uređaj posjeduje robusnu elektromagnetnu otpornost na smetnje kao što su prenaponi i brzi električni prijelazni procesi (EFT).
Sažetak i preporuke
Standardne DC12-48V LED cijevine mogu se direktno srestizahtjevi EN 50155 koji se odnose na prekid napona (10ms) i pad napona (0,6Un/100ms). Da bi se omogućile željezničke aplikacije, kola vozača moraju biti specijaliziranazadrži{0}}dizajn kolaiširoka-optimizacija ulaznog napona.
Technical Recommendation: Odaberite ili prilagodite LED drajvere sa funkcijom "isključenje{0}}isključivanja{1}}up". Ovi drajveri integrišu interne kondenzatore za pohranu ili aktivna kola za zadržavanje{3}}kako bi osigurali neprekidan izlaz tokom prekida od 10 ms. Najvažnije, provjerite da li sam vozač posjeduje certifikate za EN 50155, EN 50121 (EMC) i EN 61373 (vibracije i udari). Ako koristite eksternu kondenzatorsku banku za zadržavanje{10}}, obratite veliku pažnju na nazivni napon kondenzatora (mora uzeti u obzir 1,4 puta prelazni prenapon) i potiskivanje udarne struje. Samo kroz takav pedantan dizajn može se garantovati pouzdan rad niskonaponskih-LED cijevi u složenom okruženju napajanja modernih vozova.

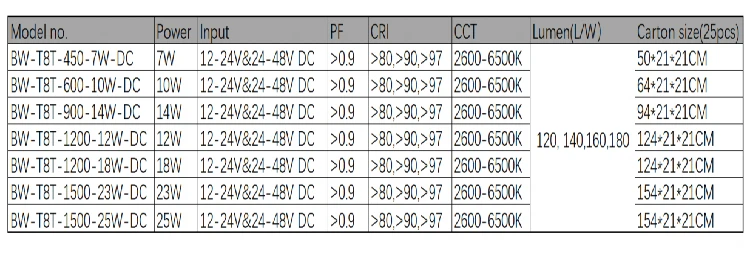

T8 Tube DC ulaz
